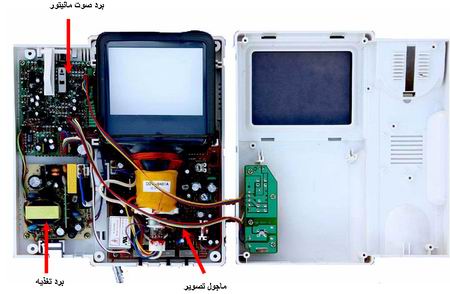

برد تغذیه آیفون تصویری
برد صوتی آیفون تصویری
برد تصویر آیفون تصویری
تغذیه

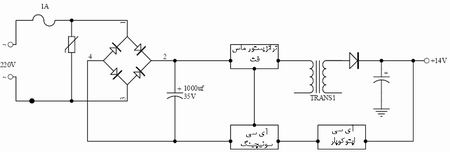

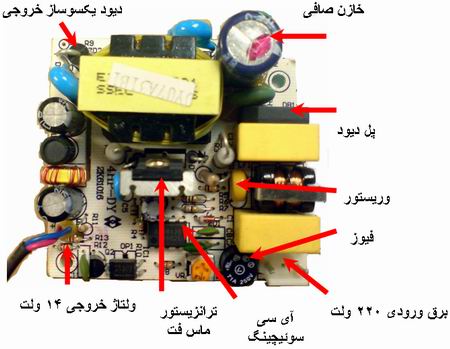

ولتاژ برق شهر توسط ترانسفورمر، پل دیود و خازن مربوطه به ولتاژ DC تبدیل میشود. آی سی سوئیچینگ پالسهائی تولید میکند که توسط ترانزیستور ماس فت تقویت شده سپس توسط ترانسفورمر ولتاژ آن کاهش پیدا میکند. نمونه ولتاژ خروجی توسط آی سی اپتو کوپلر به آی سی سوئیچینگ داده میشود تا متناسب با آن پالسها را طوری تولید کند که ولتاژ خروجی در مقدار 14 ولت ثابت باقی بماند.
اگر در اثر نوسان برق ولتاژ ورودی افزایش پیدا کند، به ترتیب فیوز، وریستور، دیودهای پل و خازن و در نهایت ممکن است باعث سوختن ترانزیستور و آی سی سوئیچینگ شود.
در بعضی حالات به علت جریان کشی بیش از حد ممکن است دیود خروجی نیز ار کار بیافتد.
تصویر

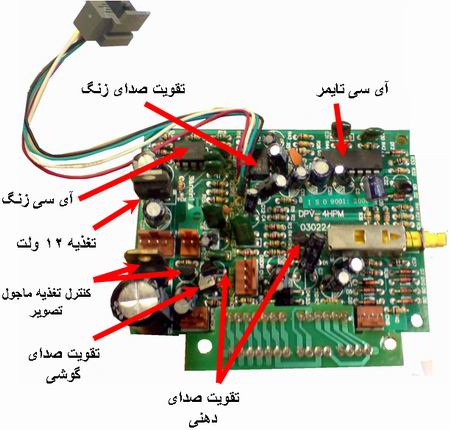

صدای میکروفن با دو ترانزیستور تقویت شده و روی سیم شماره 1 قرار میگیرد. صدای پنل هم از این سیم گرفته شده و توسط ترانزیستور مربوطه تقویت شده به گوشی میرود. در صورت فرمان زنگ در سیم شماره یک تایمر مربوطه صدای زنگ را برای مدت مشخصی به تقویت کننده و گوشی متصل میکند.
تایمر دیگری نیز به مدت 90 ثانیه ماجول تصویر را روشن نگاه میدارد.
هر دو تایمر توسط آی سی 4069 ساخته شده اند.

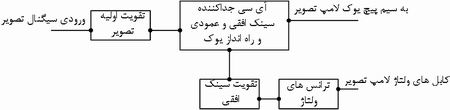

[FONT=Times New Roman]سیگنال تصویرتوسط ترانزیستور ورودی تقویت میشود. بنابراین اگر هنگام نصب سیم شماره 4 به ولتاژ تغذیه متصل شود این ترانزیستور خواهد سوخت.
[FONT=Tim
es New Ro
man]

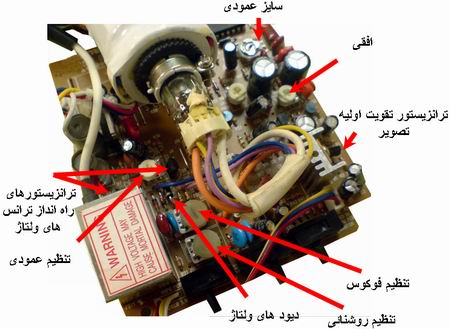

[FONT=Times New Roman]ولتاژ ترانس های ولتاژ را میتوانید در کاتد دیود مربوطه چک کنید. اگر این ولتاژ بالای 650 ولت باشد به احتمال قوی لامپ تصویر سوخته است و اگر کمتر از این مقدار باشد باعث تاری و ماتی تصویر میشود که ایراد میتواند از ترانس یا ترانزیستورهای راه انداز آن باشد.
